绝缘接头





绝缘接头

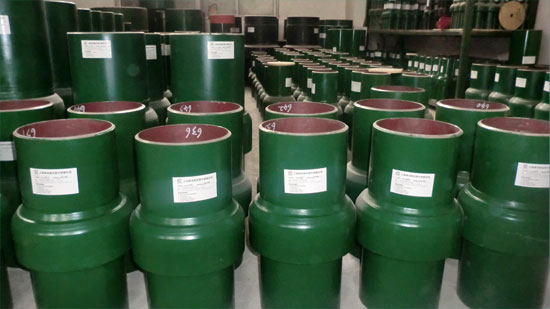

JY系列绝缘接头
定义
绝缘接头是同时具有埋地钢质管道要求的密封性能、强度性能和电法腐蚀所要求的绝缘性能的管道接头的统称。它包含组合件、绝缘板、填料、密封环、短管等。它是绝缘法兰的替代产品。

结构特性
绝缘接头采用整体挤压焊接形式,不得采用螺栓、法兰连接型。绝缘接头采用将绝缘和密封材料夹入并固定于套筒(组合件)内得形式。绝缘接头组装完后,给内部元件应固定在相应位置。在土壤压力、规定得管道操作压力和厂内或现场得水压测试下,整个绝缘接头保持完好。绝缘接头密封元件在接头内部紧靠绝缘板,具有永久得弹性,且密封元件的两面直接与裸露金属表面接触不会移动,确保了接头的紧密性。

产品特点
绝缘性能好:2500V摇表测试绝缘电阻≥200MΩ,击穿电压≥3KV
寿命长:与管线同寿命、等强度。
强度高:压力试验≥1.5PN(设计压力)。
使用温度:-30℃——+90℃。
适用介质:油、气、水、化工原料、煤浆等。

材料特点:
本查您所采用的材料满足以下要求:
绝缘材料:高强度环氧树脂和玻璃纤维层状符合材料:ASTM D709 G11
弯曲强度:纵向≥390MPa、横向≥290MPa
拉伸强度:纵向≥340MPa、横向≥240MPa
抗压强度:≥340MPa
吸水性:≤30mg
浸水后电阻≥5*108Ω
击穿电压≥3.0KV
组合钢体:16MnJB4726ASTM A694 F52F60
短管:20#、16MnGB8163-99
X70
X65X56X52X46API SPEC.5L
密封材料:O形或U形密封环:氟橡胶、腈基丁二烯橡胶,符合ASTM D2000
填充材料:冷固性树脂;
绝缘涂料;进口液体环氧树脂;
防腐材料:热缩防腐材料;

安装要求:
1.
绝缘接头安装处50米内,避免有待焊死口。
2.
绝缘接头与管线连接后,不许在接头5米内起吊管线。
3.
绝缘接头与管线仪器试压。
4.
绝缘接头与管线连接后,应按要求补口、防腐作业时不准使绝缘接头表面温度高于120℃。
5.
绝缘接头可安装在地下直管段上。
6.
绝缘接头采用地面安装时,应安装在距弯头20米外的只管段上并设置支架。
7.
绝缘接头避免安装在立管上。
8.
埋地安装时应避免安装在常年积水处。





PN25压力等级绝缘接头



型号
Type

规格
Specification

A

B

L

钢管材质
Steel pipe material

DN25-25

DN25

34

4

250









  钢管(Steel Pipe) 20
GB/T8163









DN25B-25

32

4

250

DN40-25

DN40

48

4

300

DN50-25

DN50

60

4

350

DN50B-25

57

4

350

DN65-25

DN65

76

5

350

DN80-25

DN80

89

5

400

DN100-25

DN100

114

5

400

DN100B-25

108

5

400

DN125-25

DN125

140

6

500

DN125B-25

133

6

500

DN150-25

DN150

168

7

500

DN150B-25

159

7

500

DN200-25

DN200

219

7

500

DN250-25

DN250

273

8

800

DN300-25

DN300

325

8

800

DN350-25

DN350

356

8

900

DN350B-25

377

8

900

DN400-25

DN400

406

8

900

钢管(Steel Pipe) 16MnR
GB6654

DN400B-25

426

8

900

DN450-25

DN450

457

8

900

DN450B-25

480

8

900

DN500-25

DN500

508

10

900

DN500B-25

530

10

900

DN600-25

DN600

610

10

1000

DN600B-25

630

10

1000

DN700-25

DN700

711

10

1200

DN700B-25

720

10

1200

DN800-25

DN800

813

12

1300

DN800B-25

820

12

1300

PN40压力等级绝缘接头



型号
Type

规格 Specification

A

B

L

钢管材质
Steel pipe material

DN25-40

DN25

34

4

250

钢管(Steel Pipe) 20
GB/T8163

DN25B-40

32

4

250

DN40-40

DN40

48

4

300

DN50-40

DN50

60

4

350

DN50B-40

57

4

350

DN65-40

DN65

76

5

350

DN80-40

DN80

89

5

400

DN100-40

DN100

114

5

400

DN100B-40

108

5

400

DN125-40

DN125

140

6

500

DN125B-40

133

6

500

DN150-40

DN150

168

7

500

DN150B-40

159

7

500

DN200-40

DN200

219

7

500

DN250-40

DN250

273

8

800

DN300-40

DN300

325

10

800

DN350-40

DN350

356

12

900

DN350B-40

377

12

900

DN400-40

DN400

406

10

900

钢板(Steel Plate) 16MnR

DN400B-40

426

10

900

DN450-40

DN450

457

10

900

DN450B-40

480

10

900

DN500-40

DN500

508

12

900

DN500B-40

530

12

900

DN600-40

DN600

610

14

1000

DN600B-40

630

14

1000

DN700-40

DN700

711

14

1200

DN700B-40

720

14

1200

DN800-40

DN800

813

16

1300

DN800B-40

820

16

1300





PN64压力等级绝缘接头 PN64





型号
Type

规格
Specification

A

B

L

钢管材质
Steel pipe material

 DN25-64

DN25

34

4

250

钢管(Steel Pipe) 20
GB/T8163

DN25B-64

32

4

250

DN40-64

DN40

48

4

300

DN50-64

DN50

60

4

350

DN50B-64

57

4

350

DN65-64

DN65

76

5

350

DN80-64

DN80

89

5

400

DN100-64

DN100

114

5

500

钢管(Steel Pipe) 16Mn
GB/T6479

DN100B-64

108

5

500

DN125-64

DN125

140

6

600

DN125B-64

133

6

600

DN150-64

DN150

168

7

600

DN150B-64

159

7

600

DN200-64

DN200

219

8

600

DN250-64

DN250

273

10

800

DN300-64

DN300

325

12

800

DN350-64

DN350

356

8.8

1000

L450*1(X65)
GB/T9711

DN400-64

DN400

406

10

1000

DN450-64

DN450

457

11

1000

DN500-64

DN500

508

12.5

1200

DN600-64

DN600

610

16

1200

DN700-64

DN700

711

17.5

1300

DN800-64

DN800

813

20

1300
