一、产品概述

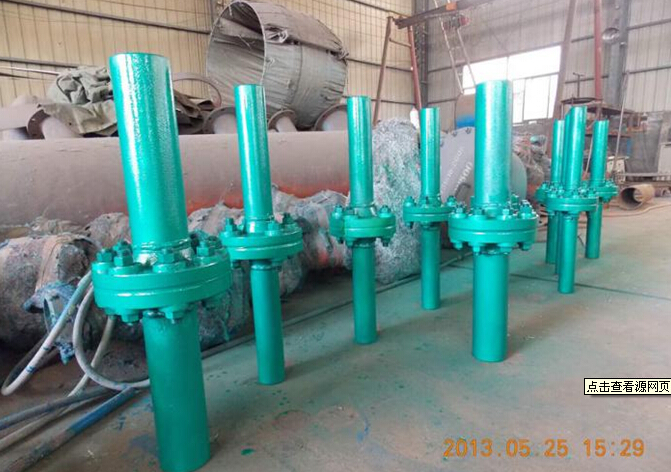

     绝缘法兰(SY/T0516-2008)是对同时具有埋地钢质管道要求的密封性能和电法腐蚀防护工程所要求的电绝缘性能的管道法兰接头的统称。它包括一对钢质法兰、两法兰间的绝缘密封件、法兰紧固件和紧固件绝缘零件以及与两片法兰已分别相焊的一对钢质短管。

     绝缘法兰与绝缘接头是我公司多年来为石油、化工等行业生产的产品，它结构简单，使用安全，性能可靠，得到用户广泛好评。绝缘法兰产品已形成系列，当有特殊情况时，可依据用户要求另行设计制造。

二、产品用途

    绝缘法兰(SY/T0516-2008)主要应用于燃气输配管线和燃气调压、计量、存储等设备之间，其主要作用是将燃气输配管线的各段间、设备与管线间相互绝缘隔离，保护其不受化学腐 蚀，延长 管线和设备使用寿命。产品符合SY/T0516-2008《绝缘法兰设计技术规定》标准。

三、产品分类

   本产品按绝缘密封件的不同分为比压密封型绝缘法兰(简称I型)和自紧密封型绝缘法兰(简称II型)两种。

四、产品特点

1、具有埋地管道电法腐蚀防护工程所要求的电绝缘性能。

2、能在管输介质要求的温度，压力下长期可靠的工作，有足够的强度和密封性能。

3、结构合理，组装，拆卸，更换零件方便。

五、主要技术参数

1、适用介质 天然气、城市煤气、液化石油气、轻质油等

2、介质温度 -10～+60℃

3、环境温度 -20～+60℃

4、绝缘电阻 ≥500ΚΩ

5、击穿电压 ≥3KV

6、压力范围：PN1.0MPa、PN1.6MPa、PN2.5MPa 、PN4.0MPa、PN6.4MPa、PN10.0MPa、PN25.0MPa、PN40.0MPa

7、产品规格：DN10～DN3200
